助力人工智能以及新一代智能电网新能源系统发展——用于固态变压器系统的高性能变压器
在践行绿色低碳、节能环保、可持续发展的全球共识下，人工智能产业蓬勃发展，光伏、储能系统、电车充电桩等新能源应用规模不断扩大，各行业对高效稳定、低损耗的电源配套设备需求持续攀升。新能源汽车超级充电，新能源并网、大型服务器/数据中心、大型重工业供配电等场景，工况复杂且要求电能高质量、高效率、占地面积小，传统电力设备已无法满足运行要求，迫使新一代电力电子设备在性能、能效与环保属性上必须达到更高标准。为助力合作伙伴在固态变压器（SST）市场抢占先机，Mentech推出了专为AI数据基地、储能系统以及汽车超充站SST系统研发的高性能变压器方案。
一、产品技术优势
固态变压器（Solid State Transformer,SST），是一种基于电力电子技术和高频电磁感应原理，实现中高压直挂的新型电能变换装置。区别于传统电网从工频变压器出发、经多级电压转换的架构，SST利用功率半导体器件，直接在中压侧与直流低压侧之间构建高频直通变换，将多级变换(工频变压器、多级变压、整流及滤波装置)简化为一级直通变换，降低变换过程中的损耗，提升电能转换效率。

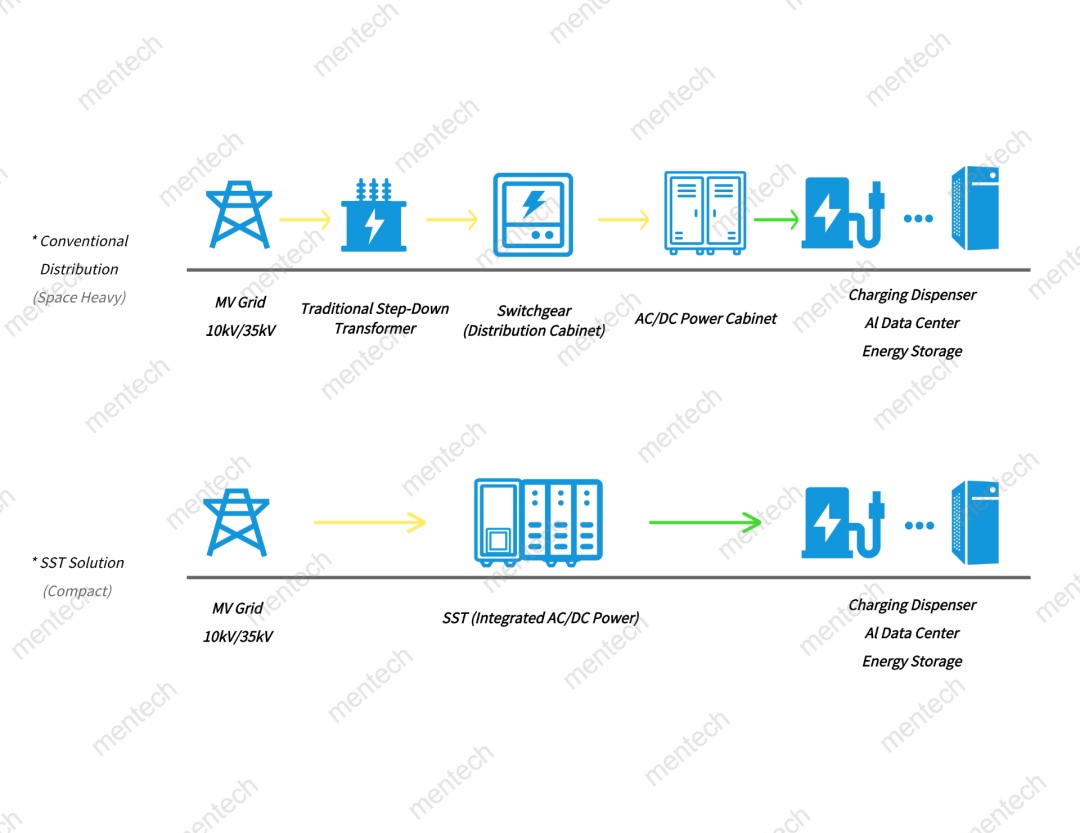

▲ 传统电网与SST 固态变压器方案供电链路对比图
当前SST系统主要采用级联H桥（cascaded H-bridge，CHB）和模块化多电平换流器（modular multilevel converter，MMC）两类拓扑结构，其关键模块化设计普遍基于双有源桥（dual active bridge，DAB）的输入串联-输出并联（input-series output-parallel，ISOP）结构。而在采用DAB拓扑的SST系统中，SST系统内部变压器须同时兼顾超高压隔离与高率能量传输需求。Mentech为此开发出全新一代SST系统专用高频高压变压器，专为10~200kHz开关频率下，从数十千伏级中压母线到低压电路转换的SST系统提供可靠组件方案。
该变压器采用高频低损耗的铁氧体/非晶磁芯，配合三明治线圈结构，实现极高耦合系数，传输效率高达97%。通过先进绕线技术与特殊的内部隔离结构，优化内部层间电场分布，并可选配的外部法拉第笼封装，将局部放电量控制在极低水平，从而防止内部绝缘击穿。结合线圈环氧树脂浇筑灌封工艺与充足的安全距离设计，原副边隔离电压超过40kV，同时具备十万伏级别雷击浪涌耐受能力，确保在严酷的瞬态过压下不发生闪络或击穿，满足中压转低压SST系统的严苛应用需求。

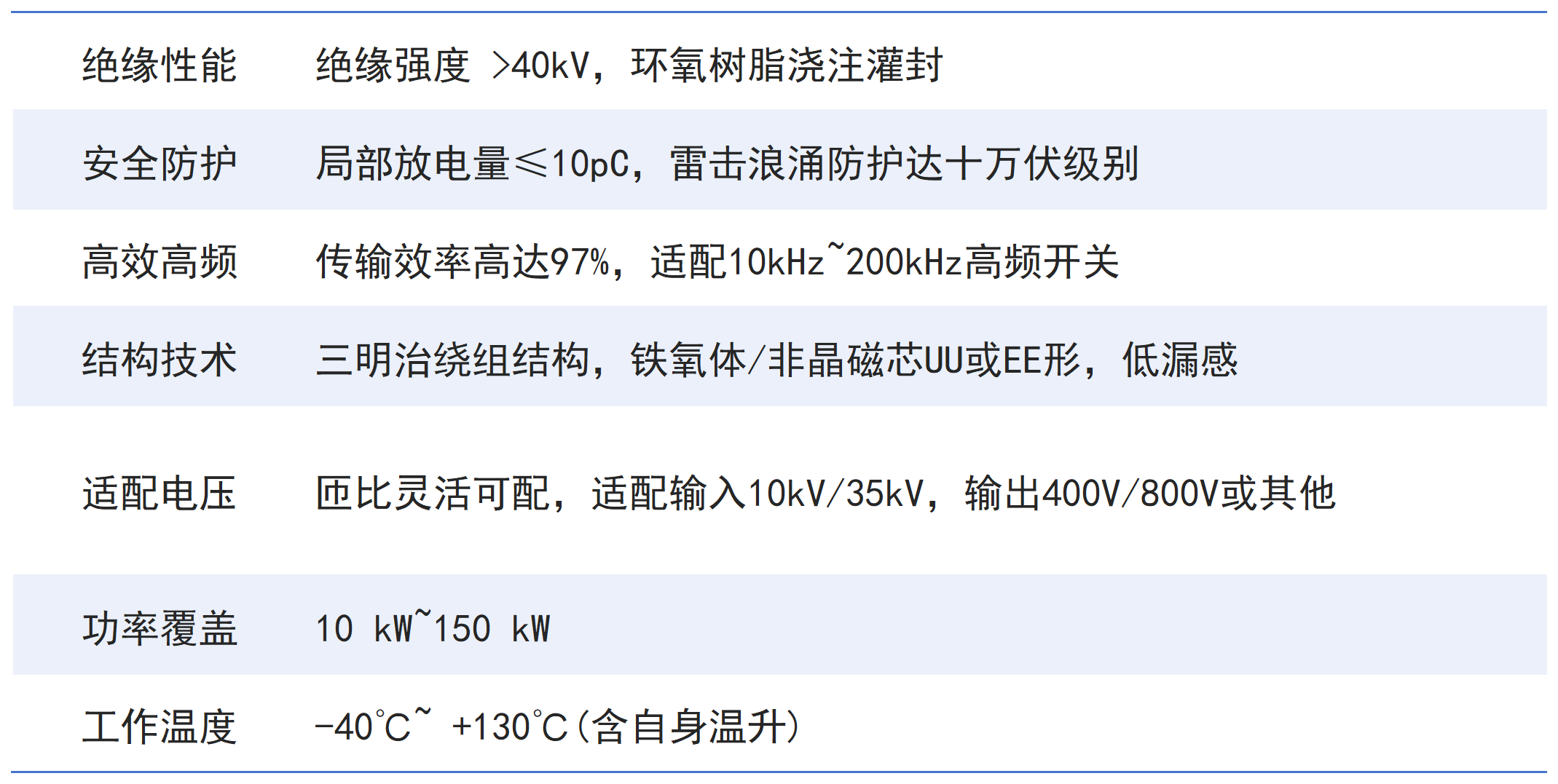

二、产品特性
三、应用领域
新能源超充站
AI 数据中心/服务器
光储充/智能电网
大型重工业电源(直流配电)
如需获得更多产品信息、技术支持或者定制需求，欢迎咨询。
